塑胶挤出型材常见质量问题的原因与对策
塑胶挤出型材的生产是一个对设备、模具、工艺、材料都有极高要求的系统性工程。在实际生产过程中，型材变形、尺寸不稳、表面缺陷等质量问题时有发生，直接影响产品的装配精度和使用性能。本文从设备、模具、工艺、材料四个维度，对塑胶挤出型材生产过程中最常见的质量问题进行系统梳理，并提供可落地的解决方案。
一、型材弯曲变形
弯曲变形是塑胶挤出型材生产中最常见的质量故障之一，其严重程度因型材结构和口模磨损程度不同而有所不同。
主要原因：
1. 生产线同心度与水平度偏差
挤出机、口模、定型模、牵引机不在一条中心线上，是导致型材弯曲变形的首要原因。型材从口模挤出后，由熔融态向高弹态、玻璃态逐步转化的过程中，在弯曲应力作用下必然发生弯曲变形。因此每一次更换模具，都应对挤出机、口模、定型模、牵引机之间的同心度和水平度进行精确校正。
2. 口模出料不均
口模所供物料未能按型材各截面所需物料均匀分配，致使物料偏流。若机头流量不均，可通过堵块、镶块调整四周出料均匀一致；若机头各面温差大，应调整口模四周温度一致。
3. 定型模真空与冷却不均
型材各部位截面不同，从口模挤出后与定型模内壁接触、摩擦面积差异较大，若真空和冷却控制措施不当，会致使型材向一侧弯曲。应加大型材承受拉伸应力一侧的冷却水量与真空度，减少承受压缩应力一侧的冷却水量。
4. 牵引机夹持力不当
对于薄壁型材，牵引机履带夹持力过大会使型材各面受力不均匀而产生变形。应将牵引机履带夹持力调节适当，牵引力保持恒定。
对策：
每更换一次模具，精确校正挤出机、口模、定型模、牵引机的同心度与水平度
确保口模分流锥对中，各部位间隙均匀一致，紧固螺栓时施力均衡
依据型坯弯曲方向，对应调整口模温度——降低型坯承受拉伸应力一侧的温度
调整定型模真空与冷却水量，疏通阻塞的真空孔
将牵引机夹持力调节适当，避免薄壁型材受力变形

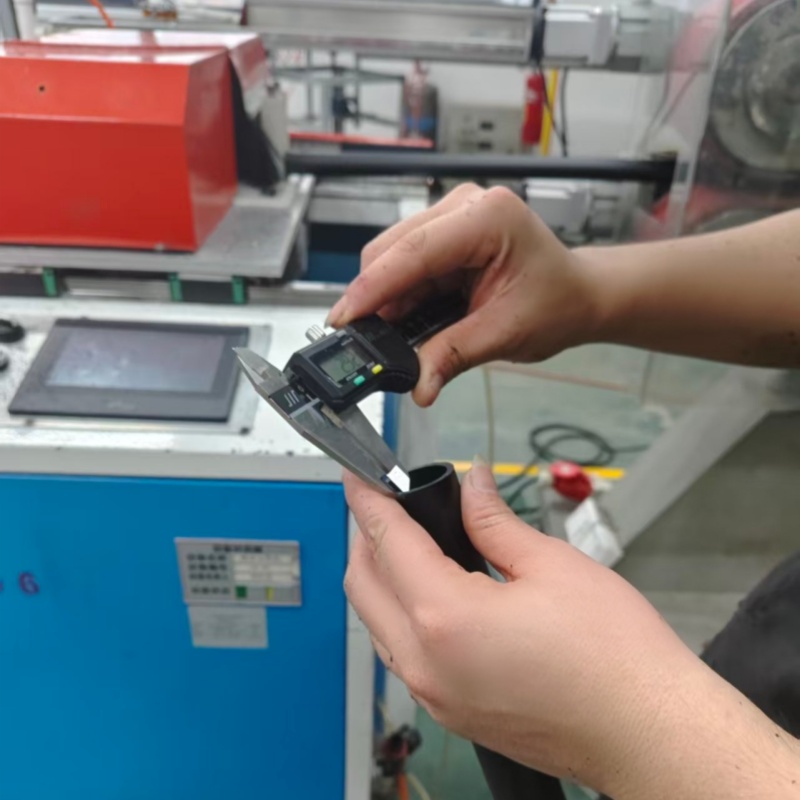

二、尺寸不稳定与收缩
主要原因：
1. 挤出温度波动
挤出机温度控制不稳定，熔体粘度波动，导致型材尺寸时大时小。机头温度一般应比机身温度高5-10℃左右，温度分布按中间低、两边高的原则控制。
2. 牵引速度不稳
牵引速度波动导致供料量不均匀，型材壁厚和截面尺寸随之波动。
3. 冷却定型模尺寸不合理
定型模尺寸未充分考虑材料收缩率，或定型模冷却不均导致型材后收缩率大。
4. 材料收缩率不稳定
不同批次材料收缩率差异大，或配方中各类原料配混不均、分散性差。
对策：
确保挤出机各段温度控制在设定范围内，一般要求波动控制在±2℃以内
稳定牵引速度，使其与挤出速度保持同步
根据材料收缩率调整定型模尺寸，口模尺寸一般按“产品尺寸×收缩率±抛光量”计算
选用收缩率稳定的材料，确保批次一致性
三、表面缺陷（条纹、麻点、气泡、粗糙）
主要原因：
1. 塑化不良
成型品表面不光滑、呈麻面状态，通常是因塑化不良引起。温度控制过低或控制不当，塑料未充分塑化就从机头挤出。
2. 原料含水率过高
原料中水分及易挥发物超标，在挤出过程中不能被充分排除，型材内部或表面就会出现气泡、裂痕和麻点。
3. 口模杂质堆积
口模定型段有杂质堆积、糊料现象，或流道表面粗糙度不够。
4. 冷却过快或熔体温度不均
冷却速度过快或熔体温度分布不均匀，导致表面粗糙或裂纹。
对策：
根据材料特性调整塑化温度，确保材料充分熔融而不分解
严格原料烘干，控制含水率在允许范围内
定期清理口模，流道表面保持镜面抛光（一般要求Ra≤0.4μm）
控制冷却速度，确保均匀冷却
四、内应力过大导致的开裂
主要原因：
型材在成型过程中经过挤压和拉伸，大分子取向存在着未松弛的高弹变形，主要集中在表层，取向的不均匀导致内应力的不均匀。型材在冷却定型阶段，由于冷却收缩不均匀，必然引起型材各部位体积温度的差异。中空型材壁厚不均时，厚壁处冷却慢、薄壁处冷却快，形成冷却速率差异而引起内应力。
对策：
型材壁厚尽可能相等并均匀一致，若存在壁厚不等的情况，连接处应逐渐过渡，避免截面突变
在定型模具中适当加强厚壁处的冷却
提高温度可降低取向应力，但需注意因此可能出现收缩不均的缺陷
降低挤出压力有利于取向应力的降低，挤出速度过快会引起较大的应力变形
五、技术总结
塑胶挤出型材的质量问题往往不是单一因素造成的，而是设备、模具、工艺、材料四方面因素的综合体现。以下是对应的排查要点：
问题类型 优先排查 次要排查
弯曲变形 生产线同心度与水平度、口模出料均匀性 定型模真空与冷却、牵引机夹持力
尺寸不稳 挤出温度稳定性、牵引速度 定型模尺寸、材料收缩率
表面缺陷 塑化温度、原料含水率 口模光洁度、冷却速度
内应力开裂 壁厚均匀性、冷却速率 挤出压力、挤出速度
塑胶挤出型材生产过程中遇到的每一个质量问题，背后都有其明确的物理和工艺原因。只要找到根源，对症下药，大部分问题都可以得到有效解决。
联臻塑胶专注塑胶挤出成型二十余年，在塑胶挤出型材领域积累了丰富的工艺经验。如需技术咨询或型材定制服务，欢迎随时联系我们。
国内业务雷生：13412127641
